中核苏阀的阀门与管道是工业流体系统中不可分割的共生体，二者通过功能互补、结构适配、性能协同共同实现介质的输送、分配与控制。以下从技术逻辑、工程实践与失效案例三方面系统解析其关系：
一、阀门与管道的核心关系模型
1. 功能互补：流体系统的"动脉"与"阀门"
管道：承担流体输送的主干通道功能，类似人体动脉系统，需满足耐压性、耐腐蚀性、连续性三大核心需求。
关键参数：公称通径（DN）、壁厚（SCH）、材质（碳钢/不锈钢/塑料）。
阀门：作为流体系统的控制中枢，实现启闭、调节、止回、安全保护四大功能，类似心脏瓣膜与血管调节机制。
功能映射：
阀门类型 管道系统功能 典型应用场景

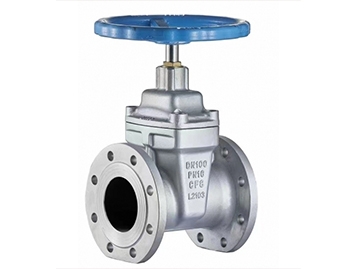

截止阀/闸阀 完全切断流体 检修隔离、事故切断
调节阀 流量/压力/温度精确控制 化工反应釜进料控制
止回阀 防止介质逆流 泵出口防倒灌
安全阀 超压保护 锅炉/压力容器安全泄放
2. 结构适配：机械接口的"公差哲学"
连接标准：遵循ASME B16.5（法兰）、ISO 5211（执行器接口）等国际标准，确保阀门与管道的通径匹配、压力等级一致、连接方式兼容。
示例：DN200、Class 150的管道必须匹配同规格的阀门，法兰螺栓孔数量、孔径、PCD（节圆直径）需完全一致。
材料兼容性：
电化学防护：异种金属连接时（如碳钢管+不锈钢阀），需采用绝缘垫片或阴极保护，避免电偶腐蚀。
案例：某化工厂因未在碳钢管与316L不锈钢阀门间加装绝缘垫片，6个月后发生严重电化学腐蚀，维修成本超200万元。
3. 性能协同：流体动力学的"交响乐"
流阻匹配：阀门全开时的流阻系数（Kv值）需与管道系统匹配，避免因局部阻力过大导致系统能耗增加。
公式：系统总压降ΔP = Σ（管道摩擦损失 + 阀门局部损失）
优化案例：某输油管线将全通径球阀（Kv=500）替换为截止阀（Kv=200）后，泵能耗增加18%，年电费损失超50万元。
热膨胀补偿：高温管道（＞300℃）需选用波纹管密封阀或伸缩接头，补偿管道与阀门的轴向/径向热位移。
计算示例：DN300、316L不锈钢管道在400℃下热膨胀量ΔL=1.7×10⁻⁵×400×3000=20.4mm，需配置≥25mm补偿量的伸缩节。
二、工程实践中的协同设计原则
1. 选型阶段：基于工况的"三维匹配"
介质-材质-结构三角模型：
腐蚀性介质：选用耐蚀合金阀门（如哈氏合金C-276）+ 内衬F46管道（如氯碱行业）。
高温高压蒸汽：采用金属密封球阀（如API 602标准）+ 铬钼钢管道（如A335 P91）。
含颗粒介质：配置耐磨陶瓷球阀（如氧化铝涂层）+ 耐磨陶瓷内衬管道（如Al₂O₃含量≥92%）。
2. 安装阶段：精度控制的"毫米级战争"
同轴度要求：阀门与管道焊接时，轴线偏差需≤1mm/m，否则将导致密封面偏磨、操作扭矩增大。
应力释放：
埋地管道阀门需设置混凝土支墩，避免土壤沉降引发管道与阀门连接处断裂。
案例：某LNG接收站因未设置支墩，DN800阀门在试压时发生法兰撕裂，泄漏量达200m³/h。
3. 运维阶段：寿命管理的"全周期协同"
腐蚀监测联动：
管道内壁腐蚀速率（CR）与阀门密封面腐蚀速率需同步监测，当CR＞0.25mm/年时，需升级材质或增加阴保电流密度。
振动耦合分析：
阀门与管道需进行模态分析，避免因共振导致阀杆断裂（如某电厂主给水管道因振动频率耦合，3年内发生5次阀杆断裂事故）。
三、失效案例深度剖析：从"共生"到"共毁"
案例1：某石化厂催化裂化装置阀门-管道共振事故
事故背景：
管道设计流速：15m/s（正常范围8-12m/s）
阀门类型：双座调节阀（固有频率120Hz）
管道支吊架间距：8m（标准应≤6m）
失效过程：
高流速引发管道涡激振动，频率115Hz；
阀门与管道发生共振，阀杆弯曲应力达320MPa（屈服强度235MPa）；
阀杆断裂导致高温催化油浆泄漏，引发火灾，直接损失超8000万元。
整改措施：
增加管道阻尼器，降低振动幅度60%；
更换为抗振型单座调节阀，固有频率提升至200Hz；
优化支吊架布局，间距缩短至4m。
案例2：某核电站凝结水系统阀门-管道电偶腐蚀事故
事故背景：
管道材质：碳钢（电位-0.45V vs. SCE）
阀门材质：304不锈钢（电位-0.2V vs. SCE）
连接方式：直接法兰连接，未加绝缘垫片
失效过程：
运行3个月后，碳钢管与阀门接触面出现0.5mm深腐蚀坑；
6个月后，管道穿孔泄漏，导致核岛区域湿度超标，被迫停机检修；
检测发现电偶电流密度达5μA/cm²（腐蚀速率0.3mm/年）。
整改措施：
更换为316L不锈钢阀门（电位-0.1V vs. SCE），缩小电位差；
增加聚四氟乙烯绝缘垫片，阻断电偶腐蚀通路；
实施阴极保护，将管道电位控制在-0.85V vs. SCE。
四、技术前沿：阀门-管道一体化设计趋势
1. 智能耦合系统
数字孪生技术：通过传感器实时监测阀门与管道的应力、振动、温度数据，建立动态耦合模型，预测剩余寿命。
案例：中石油某长输管线应用该技术后，将阀门-管道系统维护周期从1年延长至3年，年运维成本降低40%。
2. 新材料协同应用
陶瓷-金属复合结构：
阀门密封面：碳化硅陶瓷（硬度HV2200）
管道内衬：氧化铝陶瓷（厚度3mm）
优势：耐磨损性能提升10倍，使用寿命从2年延长至20年。
3. 拓扑优化设计
3D打印一体化阀门-管道模块：
消除传统焊接接头，减少应力集中点；
案例：GE Additive为航空发动机燃油系统开发的3D打印模块，重量减轻35%，泄漏风险降为零。
五、结论：阀门与管道的"共生法则"
功能不可替代性：阀门赋予管道"智能控制"能力，管道为阀门提供"物理载体"，二者缺一不可。
性能强耦合性：阀门与管道的流阻、热膨胀、腐蚀速率需协同设计，否则将引发"短板效应"。
失效链式反应：阀门故障（如泄漏）将直接导致管道压力异常，管道失效（如断裂）将破坏阀门结构，形成恶性循环。
技术融合趋势：未来阀门与管道将向一体化设计、智能监测、新材料应用方向发展，实现全生命周期成本最优与本质安全。
工程实践建议：
在项目设计阶段，应建立阀门-管道联合选型数据库，涵盖介质数据库、材料腐蚀数据库、流体力学模型库；
在施工阶段，采用激光对中仪、超声波探伤仪确保安装精度；
在运维阶段，部署无线传感器网络（WSN），实现阀门与管道状态的实时耦合分析。
