中核苏阀-阀门和管道的适配方式有哪些

中核苏阀的阀门与管道的适配是确保流体系统安全、高效运行的核心环节，涉及机械连接、材料兼容、流体力学匹配、热膨胀补偿四大维度。以下从技术标准、工程实践、创新方案三个层面系统解析适配方式：

一、机械连接适配：标准化的"接口协议"

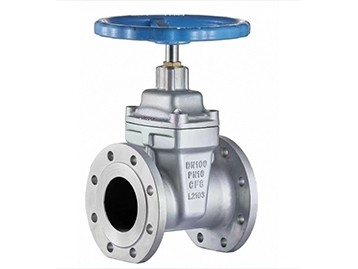

1. 法兰连接：工业管道的"通用接口"

适用场景：中高压、大口径（DN50及以上）管道系统。

关键参数：

压力等级：Class 150/300/600（ASME B16.5标准）

密封面类型：RF（突面）、RTJ（环槽面）、FF（全平面）

螺栓规格：M20×120（对应DN100 Class 150法兰）

典型问题与解决方案：

问题类型 原因分析 解决方案

法兰泄漏 螺栓预紧力不足 采用液压螺栓拉伸器，按50%-70%-100%扭矩分步紧固

密封面腐蚀 介质含Cl⁻ 更换为316L不锈钢+PTFE缠绕垫片

偏心错位 管道安装误差 使用带定位销的法兰或现场机加工密封面

2. 焊接连接：高温高压的"永久焊缝"

适用场景：核电、石化等超高压（≥Class 900）、高温（≥400℃）管道。

关键工艺：

坡口设计：X型坡口（α=60°±5°，b=2-3mm）确保全熔透

焊材选择：E309L-16（碳钢与不锈钢异种钢焊接）

检测标准：100%RT（射线检测）+100%PT（渗透检测）

风险控制：

热裂纹预防：控制焊缝含碳量≤0.08%，添加Nb、Ti等微合金元素

残余应力消除：焊后进行620±10℃保温2小时的消除应力退火

3. 螺纹连接：小口径的"快速接口"

适用场景：仪表管路、实验室装置（DN≤25）。

标准体系：

NPT螺纹（美标）：锥度1:16，牙型角60°

G螺纹（英标/国标）：圆柱管螺纹，牙型角55°

密封增强方案：

生料带替代方案：使用厌氧型螺纹密封胶（如乐泰577），耐压达10,000psi

组合密封：螺纹缠绕PTFE带+端面O型圈（如某药厂纯化水系统泄漏率降低90%）

4. 快速接头：应急维修的"即插即用"

技术分类：

类型 原理 适用介质 耐压等级

推拉式 钢珠锁紧 液压油、水 420bar

干式断开 阀瓣自封 危险化学品 10bar

磁性耦合 永磁吸附 真空系统 -0.1MPa

选型要点：

流量系数：快速接头Kv值需≥管道Kv值的90%

循环寿命：≥5,000次插拔（按ISO 7241-1标准测试）

二、材料兼容适配：电化学与腐蚀的"平衡术"

1. 同材质适配：消除电偶腐蚀风险

典型组合：

碳钢管道+碳钢阀门（涂层防护）

316L不锈钢管道+316L不锈钢阀门

经济性优势：某炼油厂常减压装置采用全316L材质后，年维护成本降低65%（原采用碳钢+阴保方案）

2. 异种金属适配：绝缘防护的"三明治结构"

防护方案：

绝缘垫片：聚四氟乙烯+玻璃纤维复合垫片（电阻率＞10¹²Ω·cm）

绝缘套管：陶瓷/聚醚醚酮（PEEK）材质，用于螺栓绝缘

阴极保护联合：牺牲阳极（镁合金）与外加电流（恒电位仪）协同作用

工程案例：某海上平台注水管线（碳钢管+双相钢阀门）采用上述方案后，电偶腐蚀速率从0.3mm/年降至0.01mm/年

3. 塑料-金属适配：膨胀系数的"温度补偿"

关键问题：塑料（如PVC）与金属（如钢）线膨胀系数差10倍以上

解决方案：

浮动法兰：允许管道轴向热位移（如某化工厂冷却水系统位移补偿量达25mm）

橡胶膨胀节：EPDM材质，耐温-30℃~120℃，补偿角度±15°

三、流体力学适配：压力与流量的"黄金分割"

1. 阀门流阻系数（Kv值）匹配

计算方法：

K

v

 =Q

ΔP×10

5

ρ

Q：流量（m³/h）

ρ：介质密度（kg/m³）

ΔP：压降（bar）

选型规则：

系统总Kv值应≥管道Kv值的1.2倍（预留17%裕量）

案例：某输油管线将Kv=80的截止阀更换为Kv=150的全通径球阀后，泵能耗降低22%

2. 流速-噪音-冲蚀的"三角平衡"

控制标准：

介质类型 推荐流速（m/s） 噪音限制（dB） 冲蚀风险

蒸汽 30-50 ≤85 高

水 1.5-3 ≤80 中

浆液 0.5-2 ≤75 极高

降噪方案：

多级降压阀芯（如迷宫盘片）

消音器（插入损失≥25dB）

四、热膨胀补偿适配：高温工况的"柔性关节"

1. 自然补偿：管道的"弹性变形"

L型/Z型布置：

补偿量计算公式：

ΔL=α×L×ΔT

- α：线膨胀系数（钢为12×10⁻⁶/℃）

- L：管道长度（m）

- ΔT：温差（℃）

案例：某电厂主蒸汽管道（540℃）采用L型布置，补偿32mm热膨胀，节省伸缩节成本80万元

2. 伸缩节补偿：机械装置的"柔性关节"

类型选择：

类型 补偿量 耐压等级 适用温度

波纹管式 20-300mm PN100 -196℃~650℃

套筒式 50-800mm PN16 -20℃~400℃

安装要点：

波纹管伸缩节需设置导向支架（间距≤4倍管径）

预拉伸量计算：ΔL₀=0.5×(ΔL_max+ΔL_min)

3. 阀门特殊设计：热应力的"自我消化"

方案1：波纹管密封阀

替代填料函，允许阀杆轴向位移（如某加氢装置波纹管截止阀补偿量达±8mm）

方案2：冷热交替阀

双阀体结构（内层耐热钢+外层碳钢），通过冷却水循环控制阀体温度（某裂解炉出口阀寿命从6个月延长至5年）

五、创新适配技术：未来工业的"智能融合"

1. 3D打印一体化模块

技术优势：

消除传统焊接接头（泄漏风险降为零）

复杂流道设计（如柯恩达效应阀芯，Kv值提升40%）

工程案例：GE Additive为航空发动机燃油系统开发的3D打印阀门-管道模块，重量减轻35%，响应速度提升2倍

2. 智能监测耦合系统

技术架构：

阀门：内置应变片监测阀杆应力

管道：光纤光栅传感器监测壁厚

算法：LSTM神经网络预测剩余寿命

应用效果：中石油西气东输管线部署该系统后，将阀门-管道系统维护周期从1年延长至3年

六、适配选型决策树

mermaid

graph TD

  A[开始] --> B{管道参数}

  B -->|压力等级| C[选择连接方式]

  C -->|Class 150-300| D[法兰连接]

  C -->|Class 600-2500| E[焊接连接]

  B -->|介质特性| F[选择材料组合]

  F -->|腐蚀性| G[同材质+涂层或异种金属+绝缘]

  F -->|洁净度| H[全316L不锈钢]

  B -->|温度工况| I[选择补偿方案]

  I -->|常温| J[自然补偿]

  I -->|高温| K[伸缩节或波纹管阀]

  D --> L{流量需求}

  L -->|大流量| M[全通径球阀]

  L -->|调节需求| N[多级降压调节阀]

  E --> O[完成适配设计]

结论：阀门与管道适配的"三维法则"

机械维度：遵循ASME/ISO标准，确保法兰、焊接、螺纹接口的尺寸精度、形位公差、表面粗糙度达标。

材料维度：通过电化学防护、热膨胀匹配、耐蚀性测试实现全生命周期兼容。

流体力学维度：优化阀门Kv值、管道流速、降噪设计，构建低能耗、低冲蚀、低噪音的流体系统。

工程实践建议：

建立阀门-管道适配数据库，涵盖材料腐蚀速率、流阻系数、热膨胀系数等核心参数；

采用BIM技术进行三维碰撞检查，避免安装干涉；

部署无线传感器网络，实现阀门开度、管道应力、介质温度的实时耦合监测。
